CARA MENGGUNAKAN CILYNDER BOURGAUGE ( Dial Gauge)



Gbr. Dial Gauge secara keseluruhan





Gbr. Bagian-bagiannya

Cilynder atau Dial gauge adalah alat yang digunakan untuk mengukur keausan, keovalan dan ketirusan lubang silinder,
I. Kita ukur diameter diameter dalam cylinder dengan menggunakan jangka sorong
II. Lihat angka dibelakang koma ,angka pengukuran .Apakah lebih besar dari 0,50 mm atau lebih kecil dari 0,50 mm
Contoh: -Hasil pengukuran 52,30 mm(<0,50 mm)
Replacement rod =50 mm
Replacement washer =2 mm
-Hasil pengukuran 52,70 mm(>0,50 mm)
Replacement rod =50 mm
Replacement washer =3 mm
III. Apabila hasil yang diambil misalkan 53 mm,maka kita sheting mikrometer ke 53,00 mm dan cylinder bourgauge kita nol kan .
IV. Masukan cilynder bore gauge pada engine cylinder dengan kita gerkan secara diagonal dengan tiga posisi.Dan kita lihat angka terbesar pada dial gauge .Misalkan 0,04 mm ,maka 53,00 mm-0,04 mm=52,96 mm.
Catatan :apabila hasil pengukuran cylinder blok sudah melewati angka “nol” kalibrasi ,berarti dikurang .Dan apabila belum melewati berarti ditambah .Ini semua bisa dilihat pada koma ,apabila koma lebih kecil dari 0,50 mm maka ditambah .Dan apabila koma lebih besar dari 0,50 mm,maka dikurang.

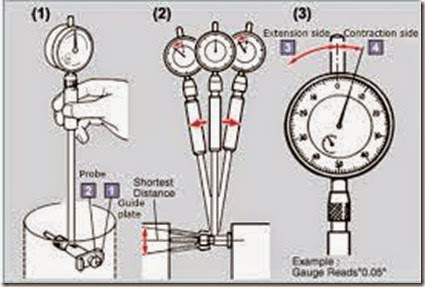

Gbr Cara penggunaanya

Dalam menggunakannya, cilinder gauge harus dalam keadaan lurus ( membenruk sudut 90^o ). Gerakan kekanan dan ke kiri dan baca hasil pada jarum penunjuk yang maksimal bergerak.



Selamat belajar.
